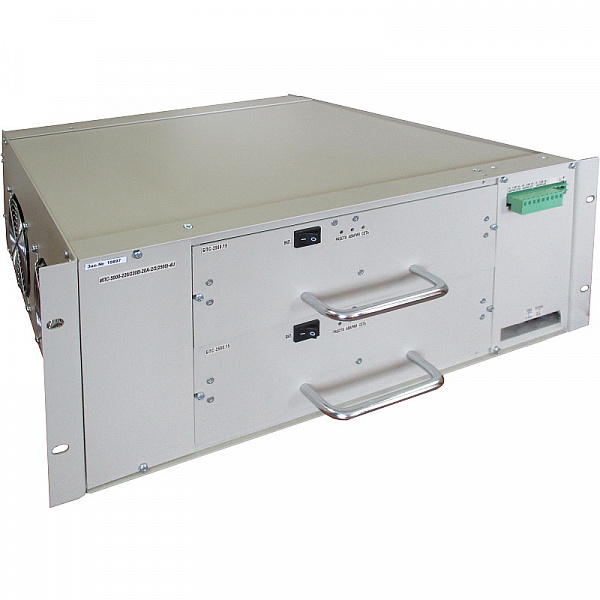

Зарядно-выпрямительная система ИПС-5000-220/220В-25А-4U входит в серию «Форпост» и предназначена для питания потребителей постоянным током, а также для зарядки аккумуляторных батарей с номинальным напряжением 220 В.
Конструктивные особенности
ИПС-5000-220/220В-25А-4U выполнена в форм-факторе 4,3U и предназначена для установки в 19-дюймовые стойки или электротехнические шкафы. Конструкция спроектирована с учетом быстрого доступа к ключевым узлам, удобства технического обслуживания и устойчивости к промышленным условиям эксплуатации.
Основные конструктивные решения:
- Модульная архитектура выпрямителей. Каждый модуль установлен в отдельный направляющий слот корзины и легко извлекается при необходимости замены.
- Пассивное охлаждение выпрямителей. В конструкции модулей используются алюминиевые радиаторы без встроенных вентиляторов, что снижает уровень шума, уменьшает количество подвижных деталей и увеличивает срок службы.
- Система централизованного обдува. Вентиляционные вентиляторы расположены в задней части корзины. Поток воздуха проходит через все модули, охлаждая их равномерно, при этом доступ к вентиляторам осуществляется без демонтажа всей корзины.
- Возможность горячей замены. Извлечение и установка модулей производятся без отключения питания системы, что особенно актуально в резервированных схемах электроснабжения.
- Светодиодная индикация состояний. Каждый выпрямитель оснащён светодиодами, отображающими текущий режим: рабочий, предупреждение, авария.
- Система сигнализации и контроля. Реализована внутренняя диагностика режимов работы с возможностью передачи аварийных и предупреждающих сигналов на внешние системы.
- Широкий набор интерфейсов. Устройство поддерживает USB для локального конфигурирования, Ethernet (LAN) для подключения к сетям управления, RS-485 для интеграции в системы диспетчеризации, а также сухие контакты для передачи дискретных сигналов.
Такая компоновка и продуманная организация внутренних узлов повышают отказоустойчивость системы и позволяют использовать ИПС-5000-220/220В-25А-4U в составе распределенных энергоустановок, где важна непрерывная подача питания без снижения качества выходного сигнала. Приобрести ИПС 5 возможно на нашем сайте.
