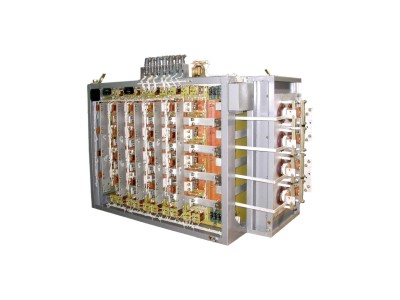

Выпрямительно-инверторные преобразователи. Устройство, принцип работы.

Выпрямительно-инверторные преобразователи (ВИП) входят в число ключевых компонентов современной электротехники и силовой электроники. Применяются в системах электроприводов, тяговых установках, источниках бесперебойного питания, солнечных инверторах и промышленной автоматике. Задача ВИП — двустороннее преобразование энергии между цепями переменного и постоянного тока с управляемыми параметрами.

Современные производственные линии, транспортные системы и инфраструктурные объекты требуют стабильного и адаптивного электропитания. Повышенные требования к энергоэффективности, точности регулирования и качеству напряжения сделали выпрямительно-инверторные преобразователи основой для цифрового управления нагрузками и энергосистемами.

Основные понятия и классификация

Выпрямительно-инверторный преобразователь — силовое электронное устройство, выполняющее двойное преобразование энергии: переменное напряжение сначала преобразуется в постоянное (выпрямление), затем вновь — в переменное с заданными характеристиками (инвертирование). Такая схема позволяет регулировать выходное напряжение, частоту и форму сигнала в широком диапазоне, обеспечивая точное управление питающим током.

ВИП применяются в электроприводах, тяговом транспорте, системах бесперебойного питания, автономных источниках энергии, в промышленной автоматике. Конструкция и характеристики подбираются в зависимости от задачи, типа нагрузки и требований к качеству питания.

Классификация по принципу действия

1. С промежуточным звеном постоянного тока (DC-link)

Классический тип ВИП. Энергия сначала преобразуется в постоянную, затем стабилизируется в буферном звене с фильтрацией, а после — инвертируется в переменное напряжение нужных параметров.

Преимущества:

• стабильная работа при колебаниях сети и нагрузки;
• гибкость в регулировании выходных характеристик;
• возможность интеграции защиты и рекуперации.

2. Без промежуточного звена (прямые преобразователи)

Энергия преобразуется непосредственно из переменного в переменное напряжение с другой частотой. Пример — циклоконверторы и матричные преобразователи.

Преимущества:

• компактность, отсутствие накопительных элементов;
• простая передача мощности в режиме синхронизации.

Ограничения:

• низкая верхняя граница частоты (до 1/3 сетевой);
• сложность формирования синусоидального сигнала;
• повышенные требования к синхронизации.

Классификация по типу силовых компонентов

1. Тиристорные преобразователи

Работают на мощных нагрузках с высоким током. Применяются в тяговых установках, металлургии, приводах постоянного тока.

Особенности:

• высокая токовая нагрузка;
• работа при низкой частоте коммутации;
• меньшая гибкость управления по сравнению с транзисторными.

2. Транзисторные преобразователи (IGBT, MOSFET)

Основной тип в современной промышленной электронике. Применяются в приводах переменного тока, источниках питания, инверторах солнечных батарей.

Преимущества:

• высокая частота переключений (до десятков кГц);
• точное ШИМ-управление;
• компактность и энергоэффективность.

3. Диодно-транзисторные схемы

Сочетание неконтролируемого выпрямителя (на диодах) и инвертора на IGBT. Применяются в большинстве частотных преобразователей, стабилизаторов и инверторных ИБП.

Преимущества:

• надежность и простота схемы;
• минимальные потери при выпрямлении;
• высокое качество выходного сигнала при цифровом управлении.

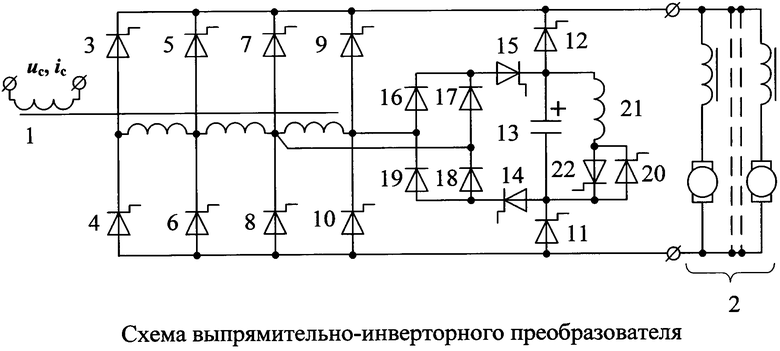

Устройство выпрямительно-инверторного преобразователя

Конструкция ВИП состоит из нескольких ключевых функциональных блоков:

1. Выпрямительный модуль — первая ступень преобразования, построенная на диодах или управляемых тиристорах. Обеспечивает выпрямление переменного напряжения с возможностью регулирования выходного уровня.
2. Звено постоянного тока — буферный участок между выпрямителем и инвертором. Включает сглаживающий конденсатор и индуктивности для подавления пульсаций и стабилизации напряжения. Может оснащаться резисторами разрядки и схемами защиты от перенапряжения.
3. Инверторный блок — преобразует постоянное напряжение в переменное с регулируемой частотой и амплитудой. Используются полумостовые или мостовые схемы на базе IGBT или MOSFET транзисторов с широтно-импульсной модуляцией (ШИМ).
4. Фильтры выходного напряжения — снижают высокочастотные помехи, подавляют гармоники, обеспечивают синусоидальную форму тока и совместимость с чувствительной нагрузкой.
5. Система управления — центральный контроллер, реализующий алгоритмы синхронизации, регулирования, защиты и обратной связи.
6. Системы защиты и охлаждения — предохраняют оборудование от коротких замыканий, перегрева, перегрузок. Применяются тепловые реле, варисторы, датчики тока, вентиляторы, радиаторы, системы жидкостного охлаждения.

Топология и исполнение ВИП зависят от требований конкретной отрасли. В тяговых преобразователях акцент делается на высокой надежности и устойчивости к перегрузкам, в станочной автоматике — на точности управления и быстродействии.

Принцип работы выпрямительно-инверторного преобразователя

Рабочий цикл ВИП состоит из последовательного прохождения энергии через три стадии:

1. Выпрямление — переменное сетевое напряжение поступает на входной выпрямитель. В случае применения диодов на выходе формируется неизменяемое по полярности напряжение с пульсациями. Использование тиристоров или управляемых выпрямителей позволяет регулировать выходной уровень.
2. Сглаживание и фильтрация — во входном звене постоянного тока установлены фильтры и накопительные элементы. Происходит снижение пульсаций, подавление высокочастотных шумов, стабилизация напряжения на заданном уровне.
3. Инвертирование — постоянное напряжение поступает на инверторный блок, где посредством транзисторов с управлением по ШИМ преобразуется обратно в переменное. Частота и форма выходного напряжения определяются алгоритмами работы управляющего контроллера.

При работе с переменной нагрузкой система управления корректирует параметры модуляции, обеспечивая стабильную работу оборудования. Применение обратной связи по току и напряжению позволяет добиться высокой точности регулирования.

Выходное напряжение может быть синусоидальным или меандрическим, в зависимости от требований нагрузки. В промышленных приводах применяется управление по векторной или скалярной схеме, с плавной регулировкой скорости вращения двигателей.

Особенности различных схем ВИП

Конфигурация схемы напрямую влияет на параметры и возможности преобразователя:

1. Однофазные схемы используются в маломощных приложениях. Компактны, просты в управлении, но ограничены по току и уровню выходного напряжения.
2. Трехфазные схемы обеспечивают стабильность работы в промышленных условиях, равномерную нагрузку по фазам, высокую мощность. Применяются в тяжелой технике, производственных установках.
3. Мостовая схема (full-bridge) — наиболее распространенная. Обеспечивает симметричное напряжение, минимизирует гармоники, допускает широкий диапазон регулировки.
4. Полумост (half-bridge) — упрощённая схема с меньшим числом компонентов. Используется при ограничениях по стоимости и габаритам.
5. Резонансные схемы работают на высоких частотах, используются в источниках питания с повышенной эффективностью и низким уровнем электромагнитных помех.
6. ШИМ-инверторы на IGBT-ключах с цифровым управлением обеспечивают точное формирование выходного сигнала, подходят для всех типов нагрузок, включая индуктивные и емкостные.

Применение ВИП

Выпрямительно-инверторные преобразователи используются в различных отраслях:

1. Электроприводы — управление асинхронными и синхронными электродвигателями, регулировка скорости, торможение, обратный ход.
2. Тяговая электроника — преобразование напряжения в электровозах, электропоездах, трамваях, метрополитене.
3. Источники бесперебойного питания (UPS) — обеспечение стабильного переменного тока от аккумуляторов при аварийном отключении сети.
4. Альтернативная энергетика — подключение солнечных панелей и ветрогенераторов к сети, преобразование постоянного напряжения в сетевое.
5. Промышленная автоматизация — питание оборудования в производственных линиях, системах ЧПУ, робототехнике.

Гибкость в настройке, высокая эффективность и надежность делают ВИП наиболее подходящим вариантом при проектировании современных электросистем.

Преимущества и недостатки

Выпрямительно-инверторные преобразователи активно вытесняют традиционные системы питания и регулирования благодаря высокой эффективности, компактности и универсальности применения. Однако, наряду с очевидными достоинствами, существуют и технологические ограничения, влияющие на выбор схемы и условий эксплуатации.

Преимущества

1. Высокий коэффициент полезного действия (КПД). При правильной настройке КПД достигает 95–98 %, что особенно важно при длительной работе под нагрузкой.
2. Плавная регулировка выходных параметров. Возможность изменять частоту, амплитуду и форму выходного напряжения в широком диапазоне. Особенно актуально при управлении электродвигателями.
3. Компактность и интеграция. Современные схемотехнические решения позволяют изготавливать малогабаритные модули с высокой мощностью, интегрируемые в шкафы управления или оборудование.
4. Модульная архитектура. Позволяет масштабировать систему, заменять отдельные блоки без полной остановки оборудования.
5. Цифровое управление. Поддержка протоколов Modbus, CAN, Profibus и других. Возможность включения в промышленную систему автоматизации и удаленного мониторинга.
6. Надежность и защита нагрузки. Наличие схем быстродействующей защиты от перенапряжения, перегрева, короткого замыкания и перегрузки. Обеспечивается стабильная работа даже при нестабильных условиях электросети.
7. Минимизация пусковых токов. Сглаживание токов при запуске оборудования предотвращает перегрузку питающей сети и снижает механические нагрузки на двигатель.

Недостатки

1. Сложность конструкции. Наличие нескольких взаимосвязанных блоков, управляющей электроники и охлаждающих систем требует грамотной сборки, настройки и обслуживания.
2. Высокая стоимость. Современные ВИП, особенно с цифровым управлением и активной фильтрацией, стоят значительно дороже традиционных решений. Оправдано в условиях постоянной эксплуатации.
3. Повышенные требования к защите и охлаждению. Полупроводниковые ключи чувствительны к перегреву и перенапряжению. Необходима эффективная система отвода тепла, вентиляция или жидкостное охлаждение.
4. Электромагнитные помехи (EMI). Работа на высоких частотах, особенно в ШИМ-схемах, вызывает излучение электромагнитных помех. Требуется экранирование, установка фильтров ЭМС и правильная разводка заземления.
5. Чувствительность к качеству входного питания. Скачки напряжения и частотные колебания на входе могут привести к аварийному отключению или повреждению компонентов при отсутствии стабилизации и фильтрации.
6. Необходимость квалифицированного обслуживания. Обслуживание, диагностика и ремонт требуют подготовленного персонала, соответствующего инструмента и знаний в области силовой электроники.

Баланс преимуществ и недостатков определяется задачами конкретного проекта. При правильном подборе схемы и грамотной настройке, ВИП обеспечивают бесперебойную и высокоэффективную работу в любых условиях эксплуатации.
